Máquina de extrusión de láminas de dedo del pie de TPU Spunlace Bonded,EVA No tejido Compuesto Heel Counter Sheet Line

Máquina de extrusión de láminas de dedo del pie de TPU Spunlace Bonded,EVA No tejido Compuesto Heel Counter Sheet Line

1. Descripción general del producto

2Composición completa de la línea.

1. Sistema automático de mezcla y alimentación al vacío

   Unidad de batería automática cerrada para pellets de TPU, gránulos de EVA, aditivos en polvo y residuos de fibra no tejida cortada; la alimentación al vacío evita la fuga de polvo y la unión de materias primas,mejora la consistencia de la formulación.
2. Unidad de extrusión principal

• Extrusora paralela de tornillos gemelos: tornillo con estructura de escape de múltiples secciones, eliminación eficaz de la humedad del tejido de hilado, gran capacidad de plastificación,Producción de 400 a 750 kg/h para la producción de chapas compuestas de alto rendimiento; equipado con convertidor de frecuencia ABB y control de temperatura segmentado Omron, precisión ± 1°C, ideal para la formulación de compuestos de cuerda espinosa de alto relleno.
• Extrusora de tornillo único: L/D 32:1 barril nitrado, rentable para una hoja de pulverización de dedos de una sola capa de TPU/EVA puro de bajo relleno, de 150 ~ 300 kg/h.

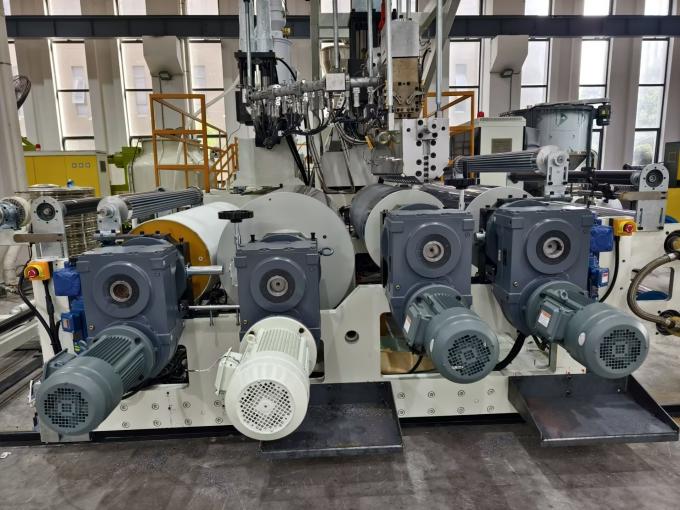

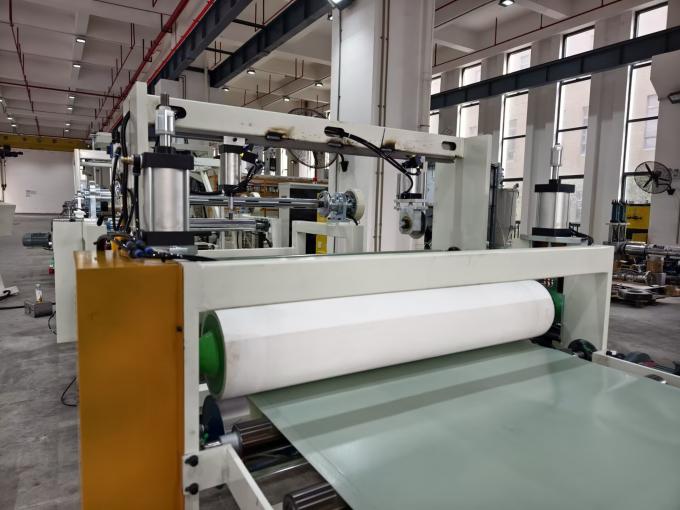

1. T-Die Head & Forming Calender con tres rodillos

   Espejo cromado T-die ajustable, precisión de la brecha 0,01 mm; tres rodillos de temperatura constante calendario realiza la laminación síncrona de plástico fundido y hilo de hilado no tejido,espesor uniforme de la hoja 0.15 ~ 2.5 mm, sin burbujas o delaminación entre la tela y la capa de plástico.

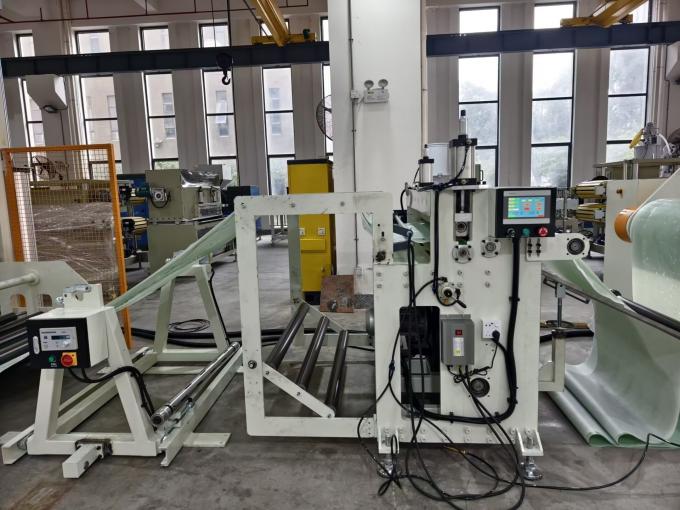

2. Unidad de refrigeración, tracción y servocorte

   Reposadero de refrigeración con agua de circulación + velocidad variable de extracción; servo de corte y corte de longitud fija, tolerancia de corte ± 0,3 mm, corte en línea opcional.

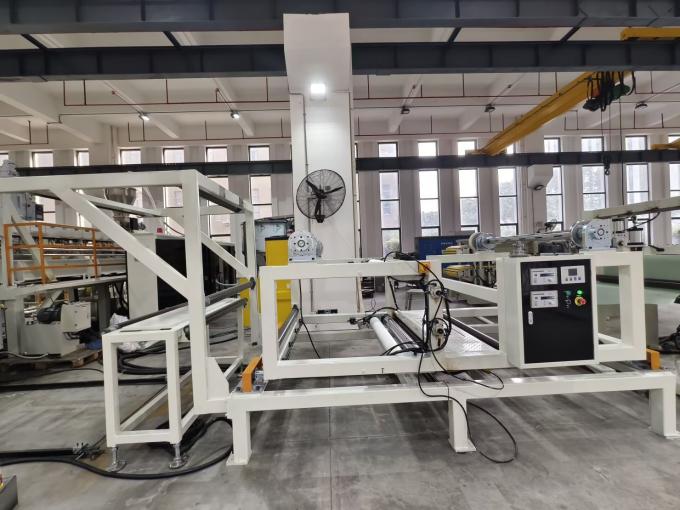

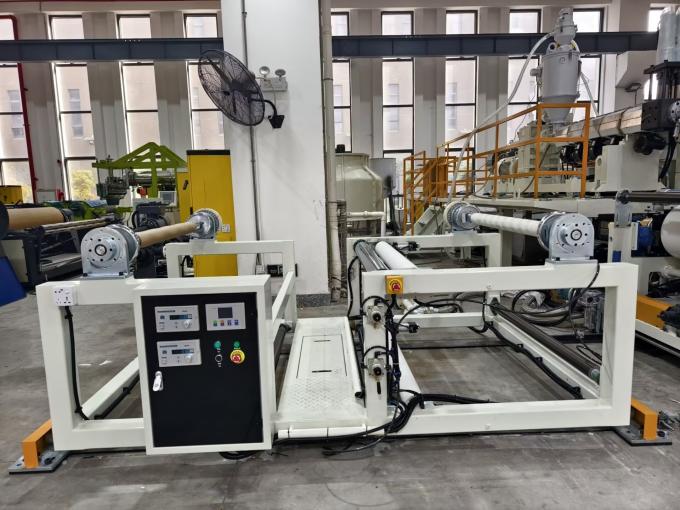

3. Máquina de cuerda de tensión constante

   Enrollamiento automático controlado por PLC para rollos de puff de dedos terminados, tensión de enrollamiento ajustable para evitar la deformación de la lámina de estiramiento, especificación del rollo personalizable.

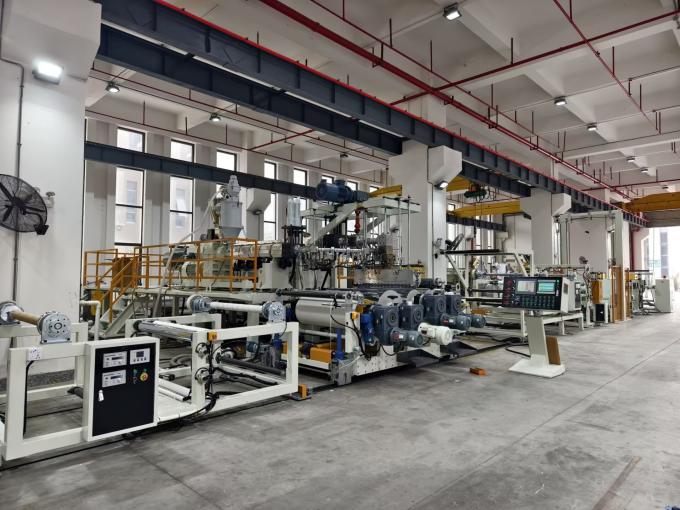

   La línea completa adopta control PLC centralizado de pantalla táctil, fórmula de producción de un solo teclado para el cambio rápido de material.

3Materia prima aplicable y producto terminado

• Materia prima: partículas de TPU, EVA modificado, tejido no tejido de hilado, aditivo de fusión en caliente, polvo de relleno

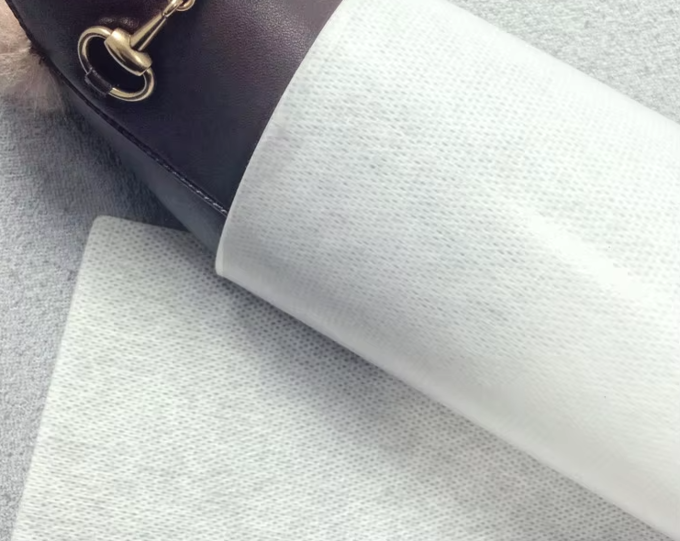

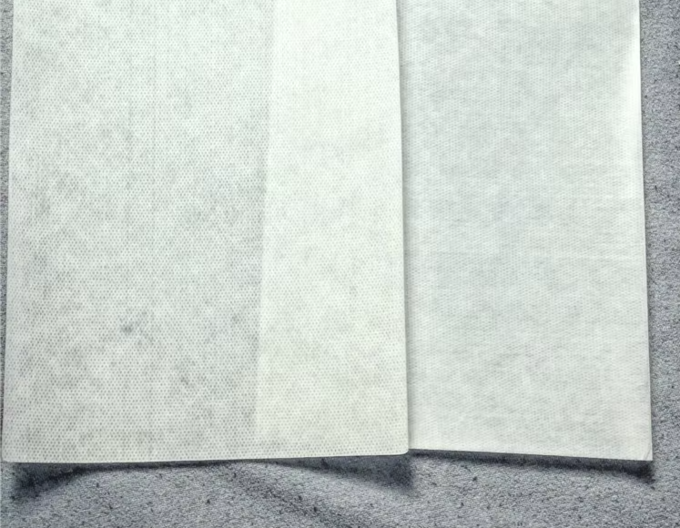

• Productos acabados: chapa termoplástica de baja temperatura para los dedos de los pies, chapa química para el talón, chapa de revestimiento de calzado de lana compuesta para calzado informal, calzado de cuero, zapatillas deportivas, botas de seguridad
• Rango de anchura de las hojas: 600/1000/1200/1600 mm personalizable

4Ventajas de los equipos básicos

1. Extrusión integrativa de compuestos: laminación de plástico + tela de hilado en un solo paso, cancela el proceso de recubrimiento secundario, ahorra costos de producción
2. Amplia adaptabilidad de la fórmula: cambiar la hoja de plástico puro / la hoja compuesta de tela solo cambiando la fórmula y el modo de alimentación
3. Calidad de acabado estable: capa compuesta sin descamación, característica de fusión en caliente a baja temperatura, se ajusta a la fábrica de calzado global
4. Alto grado de automatización, menos operación manual, puff de pie terminado cumple con la norma internacional de inspección de las materias primas de calzado
