Máquina de extrusión de láminas huecas de múltiples paredes en forma de panal de PC PP ABS con revestimiento interior de equipaje

Máquina de extrusión de láminas huecas de paredes múltiples de panal de miel

Las materias primas aplicables: PP, PC, ABS (materia prima, material reciclado, material llenado y material modificado están disponibles)

Aplicación del producto

Ampliamente utilizado en el embalaje, la logística, la construcción, la publicidad, el revestimiento electrónico, la partición industrial y los campos de revestimiento interior de equipaje.las láminas de panal de abejas PP/PC/ABS producidas por esta línea presentan un peso ultraligero, excelente absorción de golpes, resistencia a la presión, alta dureza y buena flexibilidad.incluido el revestimiento interior del equipaje de cáscara duraLas hojas pueden soportar eficazmente la forma del equipaje.resistente a la extrusión y a los daños por impacto, reducir el peso total del equipaje, y resolver los problemas de fácil deformación y baja resistencia a los golpes de los materiales tradicionales de revestimiento de equipaje.

1Composición completa de la línea y principio de funcionamiento

1.1 Sistema automático de alimentación al vacío

Equipado con soplador de vacío, tolva de almacenamiento de materiales, tubería de transporte, sensor de nivel de material y dispositivo de filtro de eliminación de polvo.Las materias primas PC y ABSEl sistema se inicia y detiene automáticamente de acuerdo con el nivel del material, evitando efectivamente la rotura del material y la unión del material.Cargador de carbonato de calcio y aditivos funcionales, con alimentación estable y baja contaminación por polvo. Todo el sistema está interconectado con la extrusora principal para garantizar un funcionamiento de producción síncrono.

1.2 SJ90 Extrusora de tornillo único (conductor central)

Adopta un diámetro de tornillo de Φ90 mm con una relación longitud-diámetro de 36:1.resistencia al desgaste y resistencia a la corrosiónLa estructura de escape segmentada elimina eficazmente la humedad y las impurezas volátiles en los materiales PP, PC y ABS, eliminando los defectos de burbuja y colapso de la hoja de panal de miel.

Configurado con un motor principal de conversión de frecuencia de 75 kW y un reductor de superficie de dientes duros de trabajo pesado, que consigue una potencia de salida estable y de ahorro de energía.El sistema de control de temperatura preciso PID de varias secciones se adapta a los requisitos de temperatura de moldeo de diferentes materias primas: 190-230 °C para PP, 210-250 °C para ABS, 240-285 °C para PC, con una precisión de control de temperatura dentro de ±1 °C.

Combinado con un cambiador de pantalla hidráulico sin parar y una bomba de medición de fusión, el cambiador de pantalla permite el reemplazo rápido de la pantalla sin apagarse para filtrar las impurezas de los materiales reciclados.La bomba de fusión estabiliza la presión de extrusión, garantiza la descarga uniforme de los fundidos de PP, PC y ABS y garantiza un espesor de pared constante de las costillas de la rejilla de panal de abejas.

El canal de flujo interno optimizado se adapta a los materiales de baja viscosidad de PP, ABS de viscosidad media y PC de alta viscosidad.La estructura cuadrada del panal de abejas se puede formar de manera estable por el ajuste fino de los parámetros del proceso, y diferentes especificaciones de panal de miel se pueden cambiar rápidamente.

1.3 Tabla de calibración de refrigeración al vacío de 3000 mm

La longitud total efectiva de enfriamiento y moldeo es de 3 metros, con marco pintado con spray de acero carbono y plataforma de moldeo de acero inoxidable.Está diseñado con cabinas de vacío independientes segmentadas y sistema cerrado de refrigeración de agua circulanteDespués de ser extrudido de la cabeza de la matriz, la hoja de panal de miel a alta temperatura se adsorbe estrechamente en la superficie de moldeo a través de la presión de vacío negativa,y se enfría rápida y uniformemente y se forma por el agua circulante.

El grado de vacío y el flujo de circulación del agua se pueden ajustar de forma independiente en las secciones, lo que resuelve perfectamente los problemas de deformación de la hoja,el colapso de la rejilla y la desigualdad de la planitud durante el proceso de moldeo de PP, PC y ABS de múltiples materiales, garantiza que la cavidad del panal esté llena, regular y estable en tamaño.

1.4 Máquina de extracción de 1500 mm

La longitud efectiva de sujeción y tracción es de 1,5 metros, adoptando una estructura de sujeción de goma de fila doble superior e inferior.La vía de caucho resistente al desgaste ampliada asegura una tensión uniforme en la superficie de la hoja sin aplastar o arañar la estructura del panal de mielEquipado con un sistema independiente de regulación de la velocidad de conversión de frecuencia, la velocidad de funcionamiento está interconectada y sincronizada con la extrusora principal y la máquina de corte.

El espacio entre las vías superior e inferior se puede ajustar eléctricamente, adaptándose a la producción de láminas de panal de abejas de múltiples espesores.Proporciona una fuerza de tracción estable y constante para garantizar un espesor de hoja uniforme y una velocidad constante de la línea de producción, evitando el estiramiento y la deformación de la hoja.

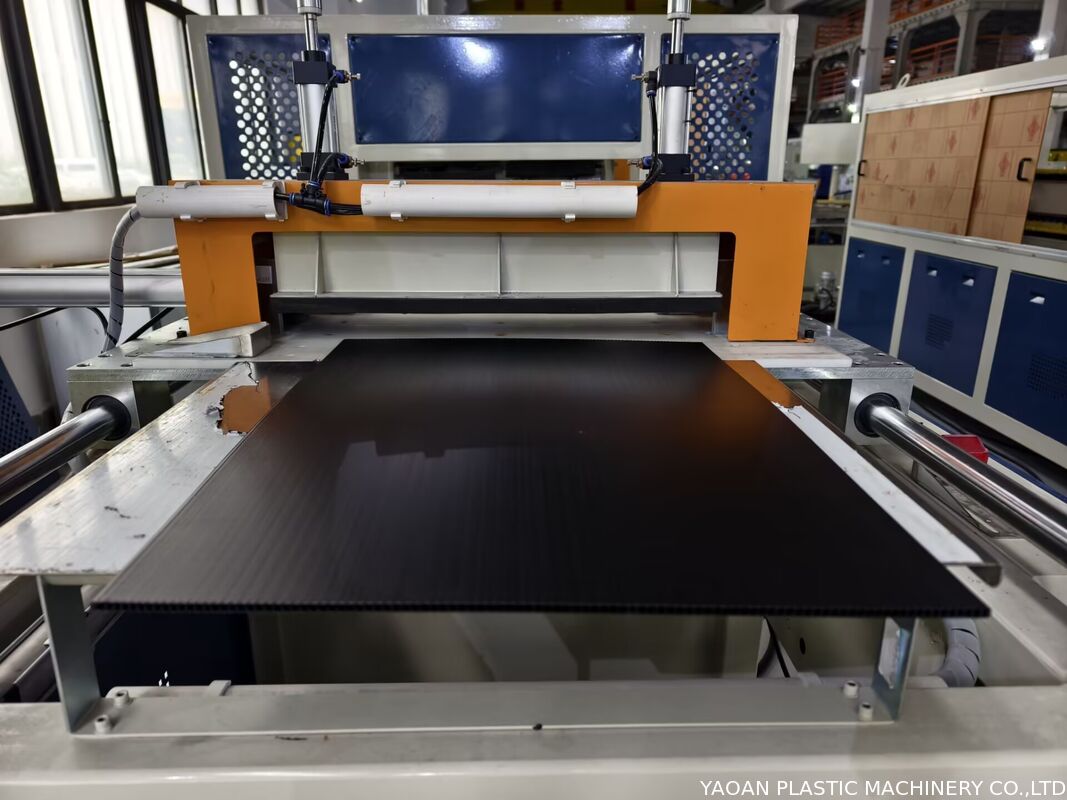

1.5 Máquina de corte de sierra

Adopta tecnología de corte de seguimiento de alta velocidad, realizando un corte de vuelo en línea sin parar. Equipado con cuchillas de recorte lateral para eliminar automáticamente las burrs en ambos lados de la hoja.La longitud de corte es inteligentemente fijada por PLC, con un error de precisión de corte dentro de ± 1 mm.

Es compatible con los requisitos de corte de hojas de panal de abejas de PP, PC, ABS de diferentes espesores y anchos.Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas, las hojas terminadas pueden deslizarse hacia abajo y apilarse automáticamente para una conveniente recogida.

2Parámetros técnicos generales

• Materiales aplicables: PP, PC, ABS (materiales vírgenes/reciclados/llenos/modificados)
• Modelo de extrusora principal: SJ90, L/D=28:1
• Potencia del motor principal: 55 kW (control de conversión de frecuencia)
• Capacidad de producción: 80-150 kg/h
• Cuadro de refrigeración Especificación: Cuadro de calibración de refrigeración por agua al vacío de 3000 mm
• Especificación de arranque: máquina de arranque de 1500 mm
• Precisión de corte: ± 1 mm
• Rango de espesor del producto: 2-12 mm
• Sistema de control: control centralizado de enlace PLC de línea completa, arranque y parada de una sola tecla

3Ventajas de los equipos básicos

• Compatibilidad con varios materiales: Una línea soporta la producción de hojas de panal de abejas de PP, PC y ABS, con una amplia aplicación y una alta utilización del equipo.
• Calidad de moldeo estable: diseño optimizado del canal de flujo de tornillo y matriz, combinado con calibración de vacío y sistema de tracción síncrono, garantiza una superficie plana de la hoja y una estructura regular de panal.
• Alta automatización: la alimentación automática, la extrusión a presión constante, la tracción síncrona y el corte preciso de longitud fija logran una producción eficiente continua y no tripulada.
• Eficaz desde el punto de vista de los costes: apoya la producción de materiales reciclados y de cargador alto, reduciendo efectivamente los costes de producción; el diseño de ahorro de energía de conversión de frecuencia reduce el consumo de energía.

4Dispositivos auxiliares opcionales

• Unidad de refrigeración industrial independiente
• Máquina de apilamiento automática
• Sistema de secado de materiales (especial para el procesamiento de materias primas PC)

Elegir a YAOAN significa valor mucho más allá del propio equipo

✅Producción de alta eficiencia: Toda la línea cuenta con una alta automatización, sin necesidad de intervención manual desde el secado hasta el corte.aumento de la producción de una sola máquina en más del 20% en comparación con los equipos tradicionales.
✅Garantizar la calidad: La estricta cadena de control del proceso garantiza una transmitancia luminosa ≥ 88%, tolerancias dimensionales precisas y excelentes propiedades antiamarelamiento,Ayudándole a pasar fácilmente las certificaciones de calidad de la industria.
✅Personalización flexible: Capaz de producir tubos redondos y sombrillas de forma especial o tubos rayados con diámetros que van desde Φ20 mm hasta Φ300 mm y espesores de 0,5 mm a 5 mm, que satisfagan diversas necesidades de iluminación,de automóviles, materiales de construcción y otros campos.
✅Servicio postventa sin preocupaciones: Proporcionamos apoyo integral desde la instalación y puesta en marcha de equipos, formación de operadores hasta soporte de recetas de proceso.Te dará tranquilidad..
Desde materias primas de alta calidad hasta sombrillas exquisitas, la línea de extrusión de sombrillas YAOAN PC permite a sus productos iluminar innumerables aplicaciones confabricación de precisión, rendimiento confiable y producción eficiente.
¡Elige YAOAN, elige profesionalidad y confianza!

Embalaje y envío

¿Cuál es nuestro sistema de servicio?

¿Por qué elegir YAOAN MACHINERY?
1. Profesión: YAOAN sólo hace extrusora de plástico desde 1980, amplia experiencia y equipo profesional aseguran nuestra posición de liderazgo en la industria de la extrusora de plástico.

2. Calidad: La calidad de los productos es la piedra angular del desarrollo constante de la empresa, siempre tratando de hacer aún mejor, la calidad es lo primero, el desarrollo e innovación es nuestra responsabilidad;

3Entrega: optimizamos la gestión de la fábrica y mejoramos el flujo de producción para acortar el período de producción para usted en la mayor medida;

4Control de costes: hacemos todo lo posible para reducir los costes de producción mediante la mejora de nuestra gestión interna, a fin de garantizar que nuestros productos sean suficientemente competitivos en el mercado,y para lograr una mayor relación precio-rendimiento de nuestros productos.

Preguntas frecuentes
P1: ¿Cuál es la garantía de la máquina?
A1: El período de garantía de nuestra máquina es de 12 meses después de que la máquina esté bien instalada en la fábrica del comprador;

P2: ¿Qué paquete utiliza para la máquina?
A2: Pintado la máquina con aceite anticorrosión, y luego cubierto con película de plástico, y luego envasado en caja de madera o fijado en paleta de madera según los requisitos de los clientes,o se cargará en un recipiente envuelto en películaDespués de arreglar todas las máquinas, usaremos un agente de secado para mantener el contenedor dentro seco.

P3: ¿Tiene un manual de instrucciones para guiarnos si compro la máquina?
A3: Sí, proporcionamos un manual de usuario detallado para su referencia. PLS lea cuidadosamente para obtener una guía. Si todavía hay un problema que no se puede resolver, PLS contáctenos, estamos listos para ayudarlo en cualquier momento.

P4: ¿Cuál es su servicio para clientes extranjeros?
A4: Suministramos un servicio perfecto en el extranjero. Enviaremos ingenieros al extranjero para la instalación de la máquina y la puesta en marcha y la guía de producción de prueba, y también la capacitación de los trabajadores del comprador.Y estamos listos para dar apoyo técnico en cualquier momento..
