Línea de extrusión de hojas de pulpa de pie de TPU EVA sin tejido

Línea de extrusión de láminas termoplásticas de termofusión para puntera de zapato (Máquina de láminas de contrafuerte de zapato unidas con tela no tejida de spunlace de TPU/EVA)

1. Descripción general del producto

2. Composición completa de la línea

1. Sistema automático de mezcla y alimentación por vacío

   Unidad de lotificación automática cerrada para pellets de TPU, gránulos de EVA, aditivos en polvo y recortes de tela no tejida de spunlace picada; la alimentación por vacío evita fugas de polvo y puentes de materia prima, mejora la consistencia de la formulación.
2. Unidad de extrusora principal

• Extrusora de tornillo doble paralelo: tornillo con estructura de escape multisección, eliminación efectiva de la humedad de la tela de spunlace, fuerte capacidad de plastificación, salida de 400 ~ 750 kg/h para producción de láminas compuestas de alto rendimiento; equipada con convertidor de frecuencia ABB y control de temperatura segmentado Omron, precisión ±1℃, ideal para formulaciones compuestas de spunlace con alto contenido de relleno.
• Extrusora de tornillo simple: barril nitrurado L/D 32:1, rentable para láminas de puntera de zapato de una sola capa de TPU/EVA puro con bajo contenido de relleno, salida de 150 ~ 300 kg/h.

1. Cabezal T-Die y formación de calandra de tres rodillos

   T-Die ajustable cromado espejo, precisión de brecha de 0.01 mm; la calandra de tres rodillos a temperatura constante realiza la laminación síncrona de la masa fundida de plástico y la tela no tejida de spunlace, grosor uniforme de la lámina de 0.15 ~ 2.5 mm, sin burbujas ni delaminación entre la tela y la capa de plástico.
2. Unidad de enfriamiento, tracción y corte servo

   Bastidor de enfriamiento por agua de circulación + arrastre de rodillo de velocidad variable; corte y hendido de longitud fija servo, tolerancia de corte ±0.3 mm, recorte de borde opcional en línea.
3. Máquina enrolladora de tensión constante

   Enrollado automático controlado por PLC para rollos de puntera de zapato terminados, tensión de enrollado ajustable para evitar deformaciones por estiramiento de la lámina, especificaciones de rollo personalizables.

   La línea completa adopta control centralizado de pantalla táctil PLC, fórmula de producción de guardado con una tecla para un cambio rápido de material.

3. Materia prima aplicable y producto terminado

• Materias primas: partícula de TPU, EVA modificado, tela no tejida de spunlace, aditivo de termofusión, polvo de relleno

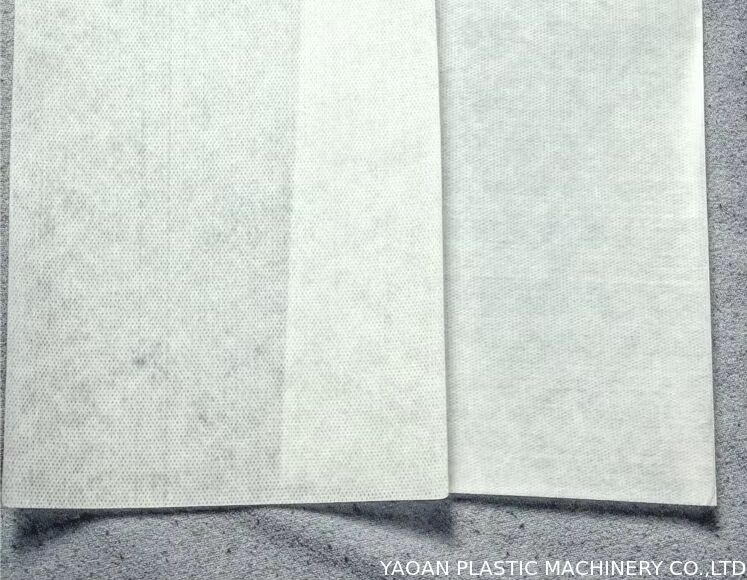

• Productos terminados: lámina termoplástica de puntera de zapato a baja temperatura, lámina química de contrafuerte de zapato, lámina de forro de zapato compuesto de spunlace para zapatos casuales, zapatos de cuero, zapatillas deportivas, botas de seguridad
• Rango de ancho de lámina: 600/1000/1200/1600 mm personalizable

4. Ventajas del equipo principal

1. Extrusión compuesta integral: laminación en un solo paso de plástico + tela de spunlace, cancelación del proceso de recubrimiento secundario, ahorro de costos de producción
2. Amplia adaptabilidad de fórmulas: cambio de lámina de plástico puro / lámina compuesta de tela solo cambiando la fórmula y el modo de alimentación
3. Calidad de producto terminado estable: capa compuesta sin pelado, característica de termofusión a baja temperatura se adapta al proceso de moldeo por prensa en frío de fábricas de calzado globales
4. Alta automatización, menos operación manual, la puntera de zapato terminada cumple con el estándar internacional de inspección de materias primas para calzado
