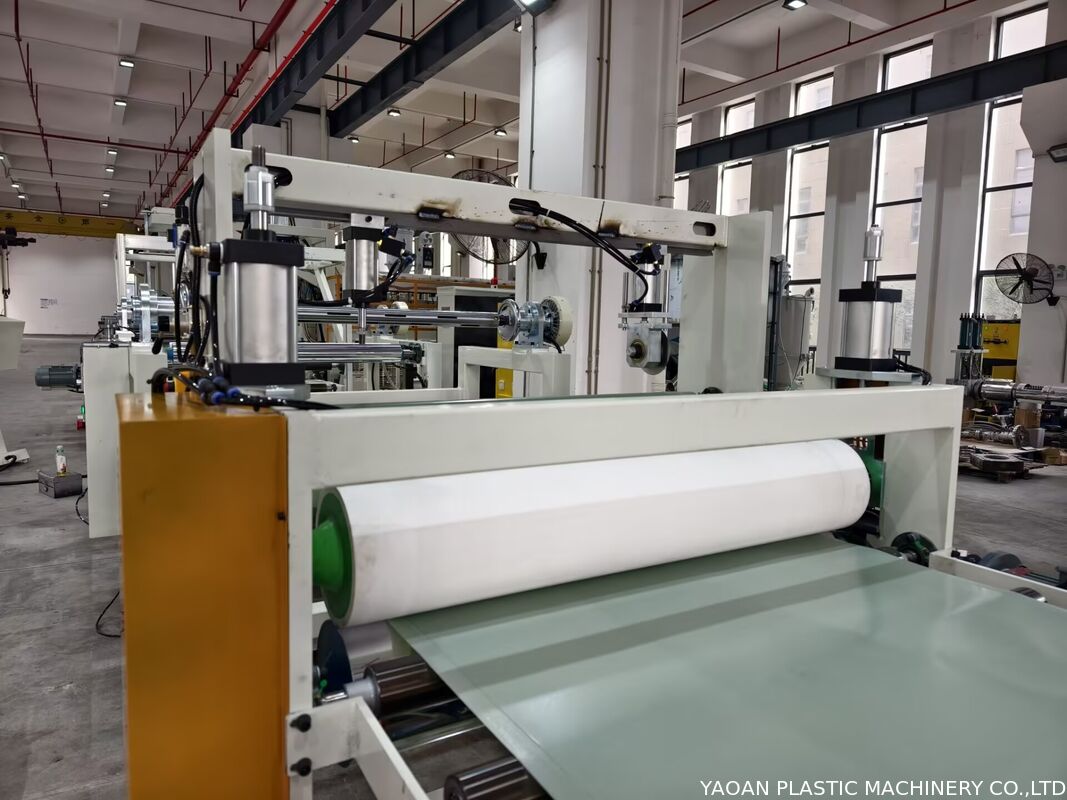

Máquina para hacer láminas químicas con contador de pies termoplásticos

Máquina para fabricar láminas químicas termoplásticas para contrafuertes de calzado

1. Descripción general del producto

2. Composición completa de la línea

1. Sistema automático de mezcla y alimentación por vacío

   Unidad de lotes automática cerrada para pellets de TPU, gránulos de EVA, aditivos en polvo y recortes de tejido no tejido hilado y pegado picado; la alimentación por vacío evita fugas de polvo y el puenteo de materias primas, mejora la consistencia de la formulación.
2. Unidad de extrusora principal

• Extrusora de doble husillo paralelo: husillo con estructura de escape multisección, eliminación eficaz de la humedad del tejido hilado y pegado, gran capacidad de plastificación, salida de 400~750 kg/h para producción de láminas compuestas de alto rendimiento; equipada con convertidor de frecuencia ABB y control de temperatura segmentado Omron, precisión de ±1℃, ideal para formulaciones compuestas de tejido hilado y pegado con alto contenido de relleno.
• Extrusora de un solo husillo: barril nitrurado L/D 32:1, rentable para láminas de un solo capa de TPU/EVA puro con bajo contenido de relleno, salida de 150~300 kg/h.

1. Cabezal T-Die y unidad de formación de calandrado de tres rodillos

   Cabezal T-Die ajustable cromado espejo, precisión de la holgura de 0.01 mm; el calandrado de temperatura constante de tres rodillos realiza la laminación síncrona de la masa plástica fundida y el tejido no tejido hilado y pegado, espesor uniforme de la lámina de 0.15~2.5 mm, sin burbujas ni delaminación entre la tela y la capa de plástico.
2. Unidad de enfriamiento, tracción y corte servoasistido

   Bastidor de enfriamiento por agua de circulación + arrastre de rodillos de velocidad variable; corte y hendido de longitud fija servoasistido, tolerancia de corte de ±0.3 mm, recorte de bordes en línea opcional.
3. Máquina de bobinado de tensión constante

   Bobinado automático controlado por PLC para rollos de contrafuertes de calzado terminados, tensión de bobinado ajustable para evitar deformaciones por estiramiento de la lámina, especificaciones de rollo personalizables.

   La línea completa adopta control centralizado de pantalla táctil PLC, guardado de fórmulas de producción con una sola tecla para un cambio rápido de material.

3. Materia prima aplicable y producto terminado

• Materias primas: partícula de TPU, EVA modificado, tejido no tejido hilado y pegado, aditivo de fusión en caliente, polvo de relleno
• Productos terminados: lámina termoplástica de baja temperatura para contrafuertes de calzado, lámina química para contrafuertes de calzado, lámina de forro de calzado compuesto hilado y pegado para zapatos casuales, zapatos de cuero, zapatillas deportivas, botas de seguridad
• Rango de ancho de lámina: 600/1000/1200/1600 mm personalizable

4. Ventajas del equipo principal

1. Extrusión compuesta integral: laminación en un solo paso de plástico + tela hilada y pegada, cancelación del proceso de recubrimiento secundario, ahorro de costos de producción
2. Amplia adaptabilidad de formulación: cambio de lámina de plástico puro / lámina compuesta de tela solo cambiando la formulación y el modo de alimentación
3. Calidad de producto terminado estable: capa compuesta sin descamación, característica de fusión en caliente a baja temperatura se adapta al proceso de moldeo por prensado en frío de fábricas de calzado globales
4. Alta automatización, menos operación manual, contrafuertes de calzado terminados cumplen con el estándar internacional de inspección de materias primas para calzado
